Fiber Optik Dış Mekan Kablo Kılıf Hattı İçin Pnömatik Çekiş Cihazı
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | I-suntop |
| Sertifika: | SGS |
| Model numarası: | I-500/800/1250 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | By negotiation |
| Ambalaj bilgileri: | Plastik film + ahşap kutu |
| Teslim süresi: | Min.30 iş günü |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | Farklı makineye kadar |
|
Detay Bilgi |
|||
| Başvuru: | Kabloyu çekmek için | Hizmet: | 12 ay garanti |
|---|---|---|---|
| Gerilim: | 3 fazlı 5 telli 380V 50HZ | Motor Gücü: | 3-55kw |
| Çekişme kuvveti: | 200~15000 kg | Hız: | 20-150 m/dak |
| Vurgulamak: | Pnömatik kablo kılıflama makinesi,Pnömatik Caterpillar Çekiş Cihazı,150m/Dak Caterpillar Çekiş Cihazı |
||
Ürün Açıklaması
Fiber optik dış kablo kablosu için pnevmatik çekiş cihazı
Pnömatik çekiş cihazı, fiber optik ve güç kablosu üretim hatları için tasarlanmış, özellikle açık hava kablo örtüsü, yalıtım ekstrüzyonu, zırhlı,ve kablo şekillendirme işlemleriSürekli üretim sırasında tutarlı kablo kalitesini sağlamak için istikrarlı ve hassas çekiş sağlar.
Bu çekiş birimi birPnömatik sıkıştırma ile düz kemer çekiş yapısı, kablo yüzeyini hasar vermeden tekdüze basınç ve güvenilir tutma gücü sağlar. İyi tasarlanmış mekanik yapısı ve esnek tahrik seçenekleriyle,Modern kablo üretim tesisleri için ideal bir çözümdür..
Ürün Yapısı ve Tasarımı
Çekim cihazı, hassas bükme ve kaynakla yüksek kaliteli çelik levhalardan üretilen sağlam bir çerçeveye sahiptir.Kompakt ve modern tasarımı, sürekli çalışmada uzun süreli istikrar ve dayanıklılık sağlar.

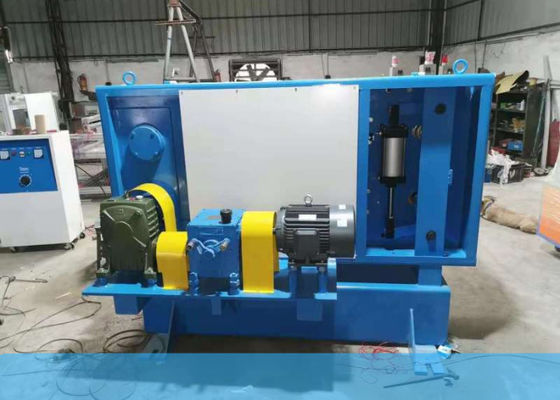

Nakliye sistemi birmotorlu, sertleştirilmiş spiral dişlili redüksiyon vitesi, sorunsuz güç aktarımı, yüksek yük kapasitesi ve düşük bakım gereksinimleri sağlar.DC motor hız düzenlemesiveDeğişken frekans (VFD) kontrolüFarklı üretim taleplerini karşılamak için kullanılabilir.
Pnömatik silindirler, çekiş kemerlerine ayarlanabilir bir sıkıştırma gücü uyguluyor, özellikle ekstrüzyon ve soğutmadan sonra deformasyon veya aşınmayı en aza indirerek güvenli kablo çekimini sağlıyor.
Ana Özellikler ve Avantajlar
-
Pnömatik Bağlama ve Düz Kemer çekişi
Çeşitli kablo çapları için eşit basınç dağılımı ve istikrarlı çekiş sağlar. -
Geniş çekiş kuvveti aralığı
Çeşitli modellerde mevcut200 kg'dan 15.000 kg'a kadar, hafif ve ağır kablo üretimi için uygundur. -
Hız ve gerilim kontrolü
Gerçek zamanlı hat hızını ve metre sayımını göstermek için elektronik sayaçlarla donatılmıştır. -
Mıknatıs tozu gerilim kontrolü (ihtiyaç duyulmaz)
Anlık gerilim ayarlama sağlar, soğutma çukurlarındaki kablo aşınmasını etkili bir şekilde önler ve ekstrüzyon hattı boyunca senkronizasyonu sağlar. -
Esnek Yapı Tasarımı
Küçük modeller, özel üretim süreçlerine kolayca adapte olmayı sağlayan genel makine hareketini veya üst çerçeve hareketini destekler. -
Yüksek Güvenilirlik ve Kolay Bakım
Ağır mekanik bileşenler uzun kullanım ömrünü ve istikrarlı çalışmayı sağlar.
Başvurular
-

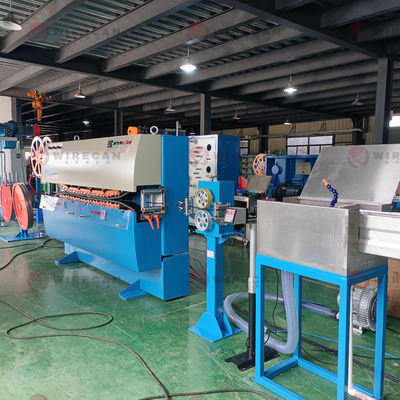

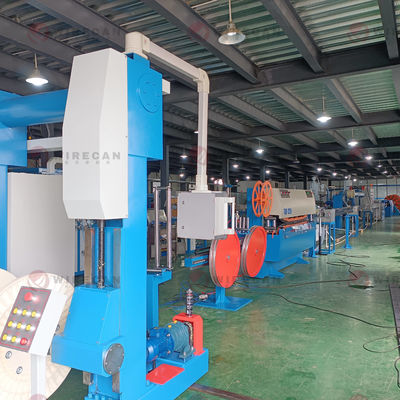

Fiber optik dış kablo kaplama hatları
-
Güç kablosu ve kontrol kablosu ekstrüzyon hatları
-
Zırhlı ve bakır bant koruma hatları
-
Kablo yalıtımı ve ceket ekstrüzyonu üretimi
-
Kablo şekillendirme ve sarma işlemleri
Ana teknik parametreler
| Model | En fazla çekiş gücü (kg) | Kablo çapı (mm) | Çizgi temas uzunluğu (mm) | Yol genişliği (mm) | Silindir sayısı (Çifte) | En yüksek çekiş hızı. |
|---|---|---|---|---|---|---|
| TQD 300 | 300 | ≤ Ø15 | 390 | 60 | 3 | 200 |

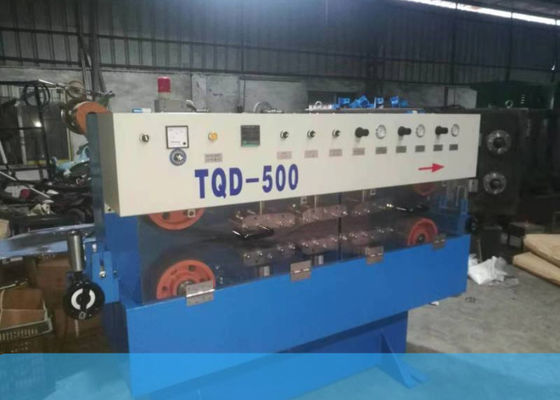

| TQD 500 | 500 | ≤ Ø30 | 850 | 80 | 3 | 150 |

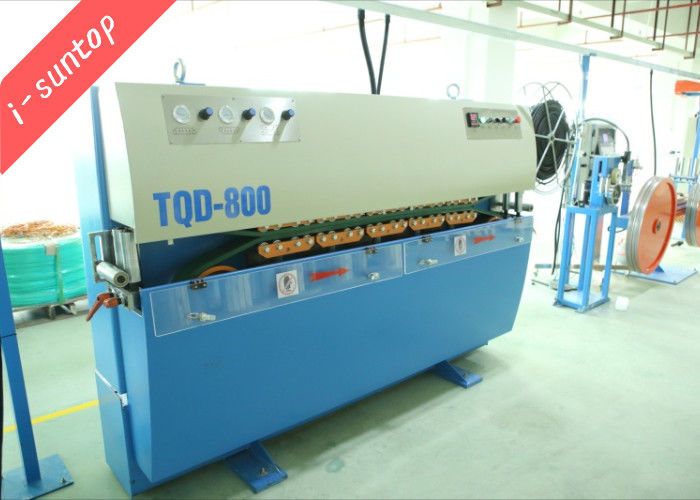

| TQD 800 | 800 | ≤ Ø40 | 1150 | 80 | 4 | 120 |

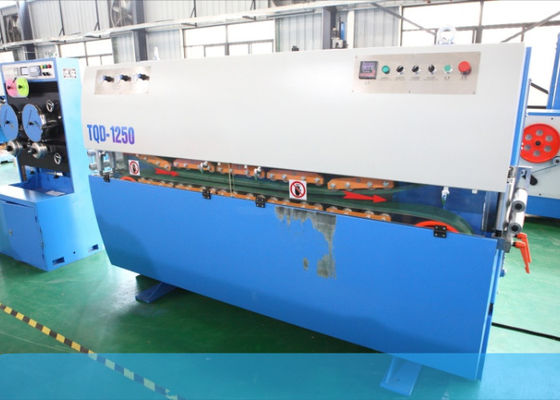

| TQD 1250 | 1250 | ≤ Ø60 | 1600 | 120 | 5 | 100 |
| TQD 1600 | 1600 | ≤ Ø80 | 1900 | 120 | 6 | 80 |
| TQD 2000 | 2000 | ≤ Ø100 | 2300 | 120 | 7 | 80 |
| TQD 2500 | 2500 | ≤ Ø120 | 2500 | 140 | 8 | 60 |
| TQD 3200 | 3200 | ≤ Ø150 | 2800 | 140 | 9 | 60 |
| TQD 4000 | 4000 | ≤ Ø180 | 3500 | 160 | 10 | 30 |
| TQD 5000 | 5000 | ≤ Ø200 | 4000 | 180 | 11 | 30 |
İsteğe bağlı yapılandırmalar
-
DC motor veya VFD motor hız kontrolü
-
Manyetik toz gerginlik kontrol sistemi
-
Zırhlandırma ve koruma hatları için toprak şaftı aktarımı
-
Özel çekiş uzunluğu ve kemer genişliği
-
Tam kablo ekstrüzyon hatlarıyla entegrasyon
Neden bu çekiş cihazını seçiyorsunuz?
Bu pnevmatik çekiş cihazıgüçlü mekanik performans, hassas gerilim kontrolü ve esnek yapılandırma, sabit, yüksek kaliteli ve verimli üretim arayan fiber optik ve güç kablosu üreticileri için ideal bir seçim haline getirir.
