Mikro hava üflemeli kablo için 1.1-1.5mm Mikro Gevşek Tüp Ekstrüzyon Üretim Hattı
Ürün ayrıntıları:
Menşe yeri: | ÇİN |
Marka adı: | I-suntop |
Sertifika: | SGS |
Model numarası: | I-40 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | By negotiation |
Ambalaj bilgileri: | Plastik film + ahşap kutu |
Teslim süresi: | Min.50 iş günü |
Ödeme koşulları: | L/C,T/T |
Yetenek temini: | Farklı makineye kadar |
Detay Bilgi |
|||
Ekstrüzyon Malzemesi: | PBT,PP,PC | Hat hızı: | Max.600m/dak |
---|---|---|---|
lif yok: | 12 | Başvuru: | PBT gevşek boru üretimi |
Garanti: | 18 ay | Gerilim: | 70KVA 380V 50HZ AC 3 fazlı |
PLC: | Siemens | ||
Vurgulamak: | Mikro Gevşek Tüp Ekstrüzyon Üretim Hattı,1.5mm Tüp Ekstrüzyon Üretim Hattı,Hava Üflemeli Kablo Ekstrüzyon Üretim Hattı |
Ürün Açıklaması
Mikro Hava Üflemeli Kablo için 1.1-1.5mm Mikro Gevşek Tüp Ekstrüzyon Üretim Hattı
i-suntop fiber optik kablo makinesi 20220228.pdf
1. AçıklamaMikro Hava Üflemeli Kablo için 1.1-1.5mm Mikro Gevşek Tüp Ekstrüzyon Üretim Hattı:
2-12 çekirdekli optik fiberin ve 1.5-3.5 mm'lik dolgu elemanının bulunduğu gevşek tüpün ekstrüzyonu için esas olarak uygundur.
2.AvantajMikro Hava Üflemeli Kablo için 1.1-1.5mm Mikro Gevşek Tüp Ekstrüzyon Üretim Hattı:
A. Fiber optik ödeme, motorlu ödeme cihazıdır, ödeme hattının gerilimi sabit ve güvenilirdir ve gerilim ayarlanabilir.
B. Ekstrüder, iyi ekstrüzyon doğrusallığına ve yüksek ekstrüzyon verimliliğine sahip özel vidayı benimser.

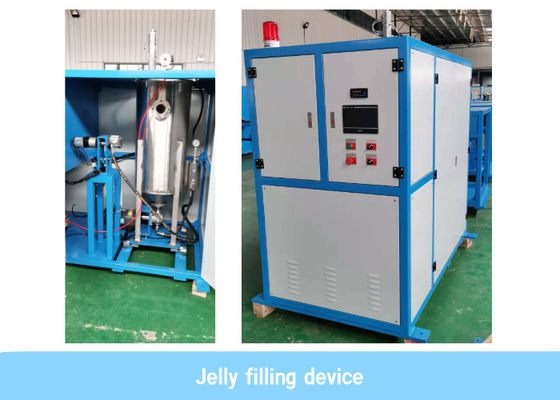

C Jöle doldurma cihazı, merhemin zamanında yenilenmesini sağlamak için hassas ölçüm pompası ve hassas bir tartım cihazı ile donatılmış profesyonel kabarcık giderme etkisine sahiptir.
D·Takma, yavaşlama olmadan otomatik olarak değiştirilen çift makaralı ve yüksek üretim verimliliğidir.
E. Yüksek derecede otomasyona sahip uluslararası endüstriyel bilgisayar teknolojisi kontrol sistemi, MES, ERP sistemleri, gerçek zamanlı üretim takibi ve yönetimi ile bağlantılı olabilir..
F. Ana kontrol sistemleri ve bileşenleri uluslararası ünlü markalardır ve üretim hattı yüksek stabilite ve güvenilirliğe sahiptir.
3.Teknik parametrelerMikro Hava Üflemeli Kablo için 1.1-1.5mm Mikro Gevşek Tüp Ekstrüzyon Üretim Hattı:
HAYIR. | İsim | parametreler |
1 | Uygulama alanı | 2 – 12 çekirdekli fiber gevşek boruyu sıkmak için |
PBT için uygun malzeme | ||
2 | Çekirdek NO. | 2 – 12 çekirdek |
3 | Fiber ödeme gerilimi | 0,4N~1,5N±0,05N |
4 | Fiber optik kablo makarası | Φ236×Ф160×108 mm |
Φ236×Ф160×236 mm | ||
5 | Sıcak su sıcaklığı. | oda sıcaklığı – 70°C ± 2°C |
6 | Gerginlik | 2.5 – 8.0N |
7 | Yapı hızı | 800m/dak |
8 | üretim hızı | 20 – 600m/dak (Φ1.8mmPBT ışın tüpü) |
9 | uzunluk kontrolü | (0 – 3‰) ± 0,2‰ |
10 | Uzunluk ölçer hatası | <1.5‰ |
11 | Tel makara özellikleri | PN630mm PN800mm |
12 | Ek zayıflama | <0.02db/km (yalnızca tek modlu fiber için) |
13 | Dış çap ve fazla uzunluk tekdüzeliği | ≤ ±0.05, ±0.2‰ |
14 | Üretim hattı uzunluğu | ≤ 35M |
15 | Ekipman gücü | 70KVA 380V 50HZ AC 3 fazlı |
16 | Sıkıştırılmış hava | 0,5 – 0,6 MPa |
4. Hat YapılandırmasıMikro Hava Üflemeli Kablo için 1.1-1.5mm Mikro Gevşek Tüp Ekstrüzyon Üretim Hattı:
kalem | Tüm parçaların adı ve özellikleri | ADET | Referans için fonksiyon |

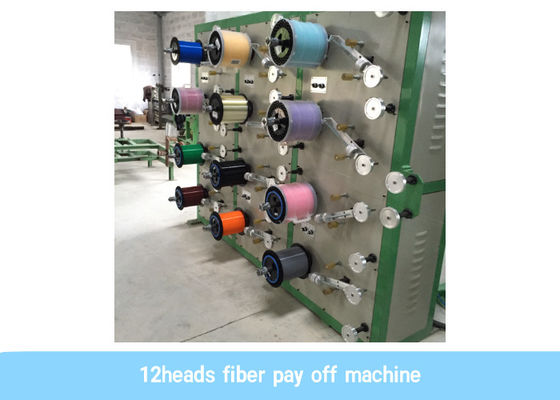

1 | 12 kafalı fiber optik motorlu ödeme rafı | 1 | Fiber ödeme |
2 | Hava kabarcığı giderici + vakum pompalı Yağ Kremi Cihazı | 1 | Yağ doldurma |
3 |
40mm Extruder ve yardımcıları (kurutma, besleme makinesi, makine kafası ve renkli masterbatch mikseri dahil) PBT vidası, Makine kafasını + vakum cihazını ayarlayın |
1 | ekstrüzyon teli |
4 | 50KG Kurutma makinesi ve otomatik hazne | 1 | Malzeme kurutucu ve emmek |
5 | PC+PLC Elektrikli aparat(S7-300) | 1 | Sistem kontrolü |
6 | 4m sıcak su oluğu+su deposu | 1 | Soğutma teli |
7 | Ф630mm tek tekerlekli ırgat+Sıcak su püskürtme cihazı | 1 | çekme teli |
8 |
Ф630mm tek tekerlek ırgat+ soğuk su püskürtme cihazı |
1 | Soğutma teli ve çekme teli |
9 | lazer çap ölçer | 1 | çap testi |
10 | Gerilim dansçısını al | 1 | Gerginlik kontrolü |
11 | φ800mm Çift makaralı tam otomatik alma makinesi | 1 | Rulo ve sarma teli |
