Yüksek Hızlı 37kw Ara Tel Çekme Makinesi SGS Onaylı
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | I-suntop |
| Sertifika: | SGS |
| Model numarası: | GF-17DT |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | By negotiation |
| Ambalaj bilgileri: | Plastik film + ahşap kutu |
| Teslim süresi: | Min.30 iş günü |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | Farklı makineye kadar |
|
Detay Bilgi |
|||
| Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler | Garanti: | Bir yıl garanti |
|---|---|---|---|
| giriş çapı: | Φ3.0~Φ2.6 | Gerilim: | 380V |
| Koşul: | Yeni | çıkış çapı: | Φ0.4~Φ1.2 |
| Renk: | Müşteri Gereksinimleri | kullanım: | kullanılan tel çekme makinesi |
| İsim: | Tavlama ile DT21/8 Çoklu Bakır tel çekme makinesi | Çizim malzemesi: | Bakır |
| çizim hızı: | 1200M/DAK | ||
| Vurgulamak: | 37kw ara tel çekme makinesi,SGS ara tel çekme makinesi,37kw yüksek hızlı tel çekme makinesi |
||
Ürün Açıklaması

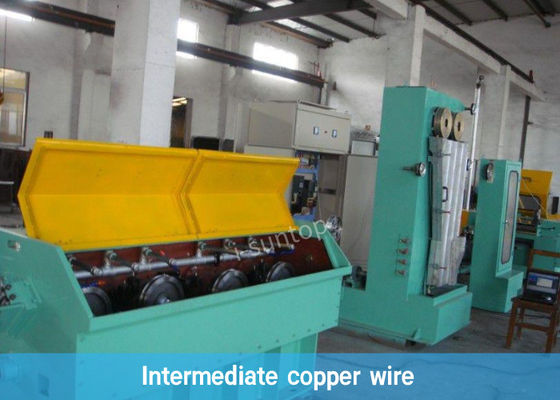

Tavlı yüksek hızlı orta bakır tel çekme makinesi
I-suntop bakır tel çekme makinesi20220301.pdf
1. Tavlı Ara bakır tel çekme makinesi için başvuru:
Üretim hattı, 0.4-1.2 mm tele çekilmiş 3.0-2.6 mm bakır tel için geçerlidir.Tavlayıcı ile birlikte, tavlama işlemine sahip bitmiş iletken tel, bir sonraki işlem büküm veya ekstrüzyon için kullanılabilir.
2. Özellikler Tavlı ara bakır tel çekme makinesi:
| Öğeler | GF-17DT | GF-17DST | GF-17MDST | GF-HST |
| Kontrol sistemi | Üretim kaydı ile geleneksel analog tip/dijital kontrol | |||
| çıkış çapı | Φ0.4~Φ1.2 | Φ0.4~Φ1.6 | Φ0.4~Φ1.2 | Φ0.4~Φ1.8 |
| giriş çapı | Φ3.0~Φ2.6 | Φ3.5~Φ2.6 | Φ3.2~Φ2.6 | Φ3.5~Φ2.6 |
| Maksimum hat hızı | 1200 | 2000 | 1500 | 1800 |
| NO ölür. | 17 | 17 | 17 | 17 |
| m/c kayma oranı | %18+12,5 | %20+%15 | %15+%10 | %19.5+%10 |
| Çerçeve | Demir Döküm | Çelik plaka ile kaynaklı | ||
| ırgat | Tungsten | |||
| Maksimum ırgat çapı | Φ260 | Φ250 | Φ254 | Φ280 |
| Hız ırgat çapını düzeltin | Φ260 | Φ250 | Φ252 | Φ280 |
| Biriktirici bobin boyutu | Φ400~Φ630 | |||
| Bobin yükleme ve boşaltma tipi | Çift uçlu yüksük | |||
| Maksimum yükleme kapasitesi | 500KG/MAKS | |||
| İletim tipi | zincir tarafından | Hassas yer dişlileri ile | ||
| travers ünitesi | 90KW kayış hız düşürücü motor tipi | |||
| Kırmak | Manyetik fren/Disk fren | |||
| revize sistemi | PID senkron kontrol biriktiricisi | |||
| algılama cihazı | Salıncak kolu ile ağırlık dengesi | |||
| Gerginlik kontrolü | Hava basıncı ayarı | |||
| Ana motor | 37KW | 55KW | 37KW | 45KW |
| biriktirme motoru | 11KW | 11KW | 11KW | 11KW |
| tavlama yöntemi | Üç bölümlü tavlama | |||
| Maksimum tavlama akımı | DC1200A | DC2000A | DC1500A | DC2000A |
| Maksimum tavlama voltajı | DC50V | DC50V | DC50V | DC50V |
| Tavlama motor gücü | 60KVA | 100KVA | 75KVA | 100KVA |
| Buhar miktarı | 12kg/saat | 12kg/saat | 12kg/saat | 18kg/saat |
| Soğutma suyu kapasitesi | 300L/dak | 400L/dak | 300L/dak | 500L/dak |
| Basınçlı hava kapasitesi | 0.4~0.6mpa,30L/dak | 0.4~0.6Mpa,50L/dak | 0.4~0.6mpa,30L/dak | 0.4~0.6Mpa,50L/dak |
| Güç kaynağı | 380V 50/60HZ | |||
| makine boyutu | 13300*3500*3400 | |||
| Makina ağırlığı | 6500KG | 7500KG | 6500KG | 6500KG |
3. Tavlı Ara bakır tel çekme makinesi için Bileşen
| İsim | Miktar |
| 1. Ödeme (Tel Dolaşma Otomatik Durdurma) | 1 takım |
| 2. HXE-17DS Ana çekme makinesi | 1 takım |

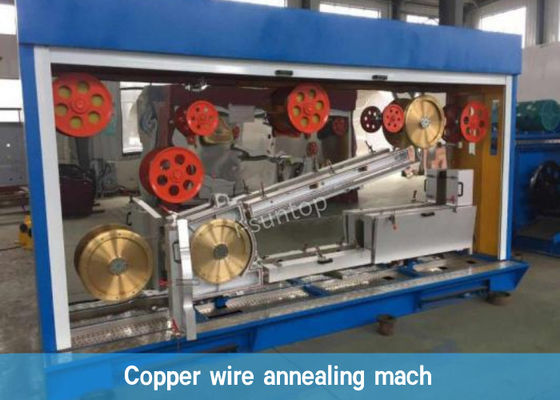

| 3. HXE-TH250 Tavlama makinesi | 1 takım |
| 4. HXE-180 Gerginlik kontrolörü | 1 takım |

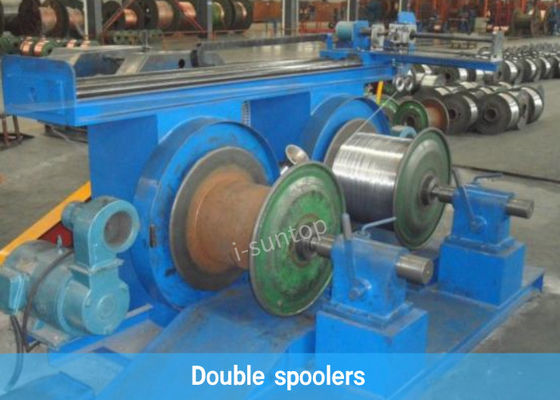

| 5. HXE-SX630 Çift biriktiriciler | 1 takım |
| 6. Elektrik dolabı | 2 takım |
| 7. Çalıştırma paneli | 1 takım |
| 8. Buhar jeneratörü | 1 takım |
| 9. Dişli Yağı Yağlama Sistemi | 1 takım |
| 10. Yedek parçalar | 1 takım |
4. Tavlı Ara bakır tel çekme makinesi için özellikler
-
Siemens PLC ve Siemens Dokunmatik Ekran, Düğmeler Yedekli
-
Makine ile birlikte bir yıllık yedek parça sağlanacaktır.
-
Yapı
1-1.Çerçeve, iç stresi ortadan kaldırmak için Demir döküm ve tavlıdır.
1-2. Kesinlik freze makinesi tarafından daha fazla işlenir.
-
Kurulum ve bakımda kolay.
-
Pnömatik parçalar, elektrikli parçalar ve operasyon parçalarında gelişmiş dünyaca ünlü marka bileşenlerini benimsemek.
-
Yüksek bir otomasyon ve entelektüelleştirme içinde çalışıyor, kirlilik yok
-
Frekans teknolojisinin kullanımı olarak, geniş teknoloji yelpazesini ve yüksek hızlı çizimi karşılamak için sıkıştırma oranının parçalarının daha geniş bağlamındaki değişiklikler.
-
İyi soğutma sistemi, son tel kalitesi çok iyi.
