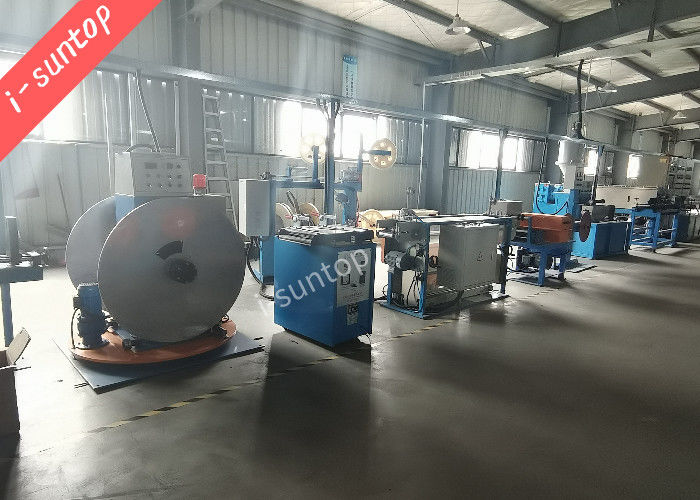

Çelik ve Alüminyum Bant Zırhlı Fiber Optik Kablo Üretim Hattı

i-suntop fiber optik kablo makinesi 20220228.pdf

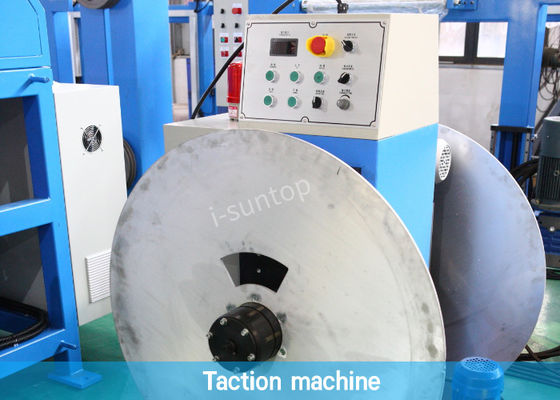

1.Φ1000mm çift kafametal (sçelikaalüminyumTmaymun)Pay-Öff

1-1.Çelik (alüminyum) şerit için uygun, elektrikle 180 ° dönebilir

1-2.Bant makarası iç delik çapı:Max.Φ150mm

1-3.Bant makarasının boyutu:φ1000mm*φ150mm*φ100mm

1-4.Gerilim: 3.0-25N

1-5.Tension: 2.5kg manyetik toz

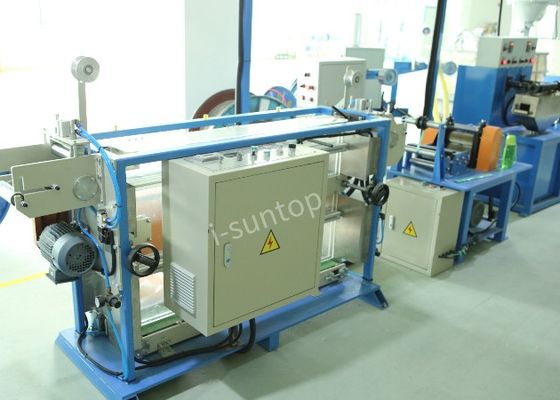

2.metalTmaymun (Çelik-AlüminyumTmaymun)aakümülatör

2-1.Yapı: yatay tip, metal bant, akümülatör kutusundan kablo tarafından bandın çıkarılma hızından daha hızlı bir hızda motor tahrikli kauçuk kaplı bir rulo vasıtasıyla kutuda süslenecektir.Bandın düzenli hareket etmesini sağlamak ve bantın sıkışmasını veya katlanmasını önlemek için, taşıma için yardımcı ünite bant akümülatörünün altına monte edilecektir.

2-2.Bant biriktirme genişliği:10～120mm(manuel çalıştırma)

2-3.Bant biriktiren kalınlık:0.2～0.3mm

2-3.Bant biriktirme hızı: Max.80m/dak

2-4.Bant biriktirme uzunluğu:Max.100m

2-5.Sürücü: 0.75KW

2-6.Kullanım kolaylığı, hava basıncı aralığı: 0.1～0.6Mpa

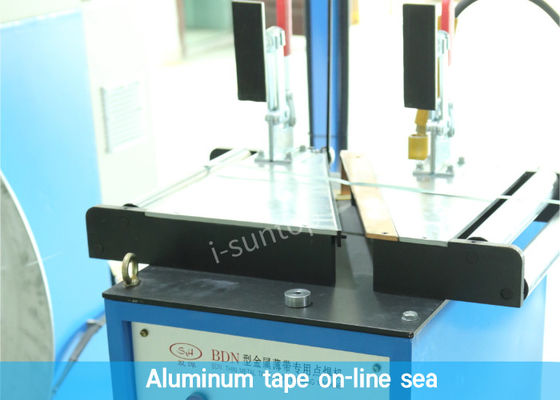

3.Çevrimiçi dikiş kaynağı cihazı (Çelik ve Alüminyum bant)

3-1.Uygulama: Cihaz, hattaki metal bandın birleştirilmesi için kullanılacaktır.

3-2.Özellik: Elektrik akımı ve ortak zaman mükemmel bir şekilde ayarlanacaktır.

3-3.Kaynak cihazı hacmi: 15KW

3-4.Çelik bant kalınlığı*genişlik: Maks.0.05～0.65mm * 200mm

Alüminyum bant kalınlığı*genişlik: Maks.0,05～0,3 mm * 200 mm

3-5.Mevcut düzenleme kayması: 8

3-6.Kaynak süresi:0.1～9.99S, Elektronik dijital gösterge tablosunun manuel olarak çalıştırılması

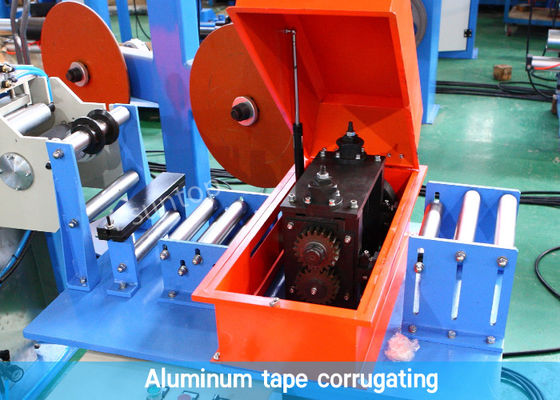

4.Metal bant (Çelik-Alüminyum bant) oluklu cihaz

4-1.Oluklu hız max.:70m/dak

4-2.Oluklu saha: 2.6-3.0mm

4-3.Oluklu genişlik: max.100mm

4-4.Oluklu derinlik: 0.1-1.0mm (ayarlanabilir)

4-5.Oluklu silindir 38CrMoAl'dan yapılacak ve nitrodize edilecek, Yüzeyin sertliği çok yüksek olacaktır.

4-6.Motor gücü: 3KW

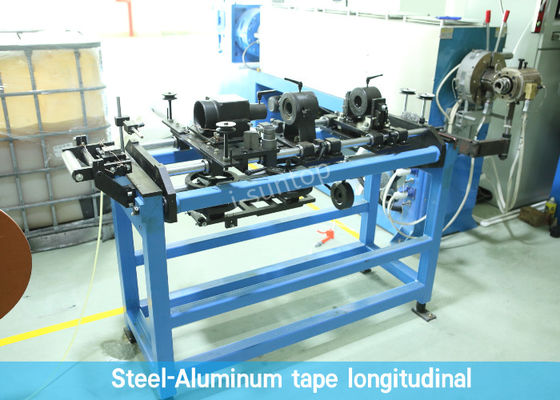

5. Metal bant (Çelik-Alüminyum bant) boyuna şekillendirme cihazı

5-1.Yapı ve özellikler:

a.Yatay tip, Çelik-Alüminyum bant kılavuz kurumu, ön eski model, şekillendirme modeli, Ayar modundan oluşacaktır.

B.Modelin boyuna mesafesi ve merkez yüksekliği, teknolojiye göre serbestçe ayarlanabilir.

C.Bu işlemden sonra Çelik-Alüminyum bant, çelik veya alüminyum bandın çekirdeği kaplamasını sağlayın, çekirdeğin genel boyutunu ekstrüzyon gereksinimine getirin

5-2.genişlik: max.150mm

5-3.Hız:0~60m/dak
