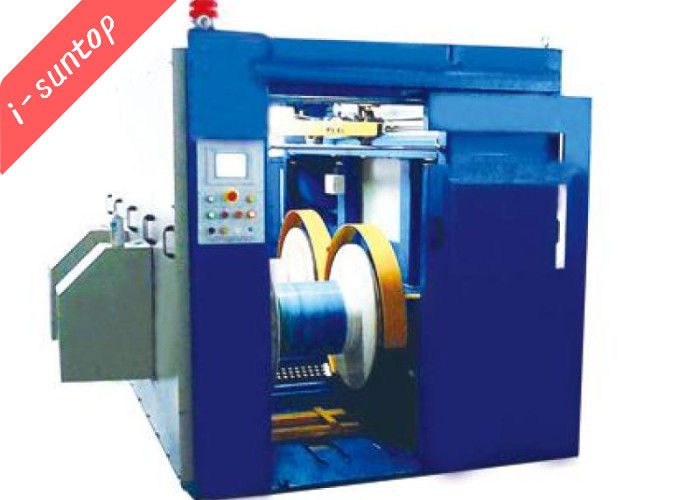

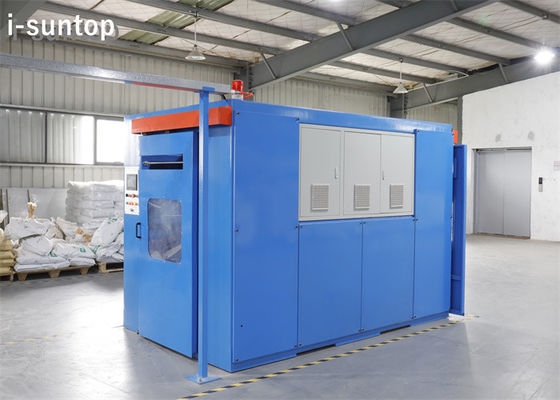

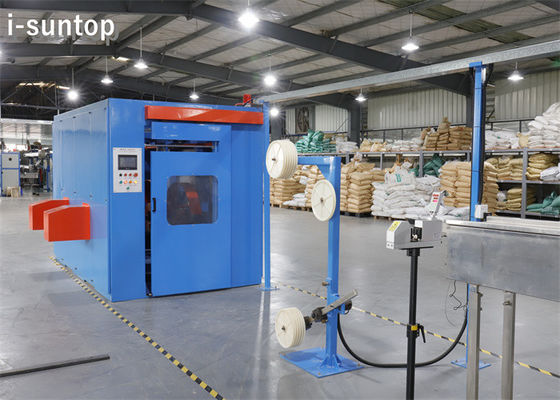

Fiber Gevşek Tüp Otomatik Kesim ve Bobin Değiştirme Travers Makinesi

i-suntop fiber optik kablo makinesi 20220228.pdf

1. için yapıFiber Gevşek Tüp Otomatik Kesim ve Bobin Değiştirme Travers Makinesi:

• Hat ünitesi 3kw dongguan evrensel ac invertör motor, senkron kayış, senkron kayış tekerleği ve frenden oluşur. alma işlemini tamamlamak için sarma çemberi.

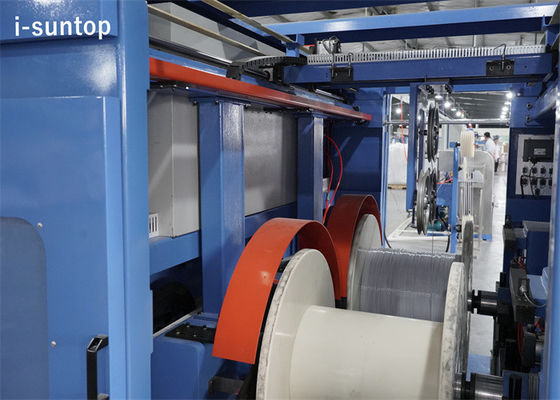

• Bobin kaldırma ünitesi, kaldırma rafı ve kenetleme tepesinden oluşur. Bobin, kaldırma çerçevesine itilir, ardından yapay başlatma masura kontrol düğmesi, silindir belirli bir yüksekliğe çıktıktan sonra otomatik durdurma silindiri, ardından kenetleme silindiri mengeneyi otomatik olarak dışarı çıkarır, şaft ve birbirine sıkıca sarın.
• Travers kısmı 750w Panasonic ac servo motor, bir dizi senkron kayış çarkı, vidalı çubuk, lineer kılavuz ray ve geri vites sisteminden oluşur. Bir dizi senkron kayış çarkı bilyalı vida dönüşü ile motor tarafından tahrik edilir. Motor hızını ayarlayarak, karşılayabilir farklı adım gereksinimlerinin ihtiyaçları. Ters çevirme sistemi, bobinin genişliğine göre ayarlanabilen ayarlanabilir modu benimser.Ayrıca, traversin makul bir konumda değiştirilmesini sağlamak için ince ayar yapılabilir.
• Enine hareket mekanizması, alma bobininin üzerindeki kirişe monte edilir ve 370w üç fazlı asenkron motor, redüktör, senkron kayışlı tekerlek, senkron kayış ve mobil arabadan oluşur.Mobil araba, disk sürücüsünde senkron bir dişli redüktörü aracılığıyla motorla kasnak tekerleği dönüşü, senkron kayış aracılığıyla arabayı kiriş hareketi üzerinde sürün, gerekli konuma otomatik olarak durdurun, basit yapı, güvenilir çalışma.

2. ÖzelliklerFiber Gevşek Tüp Otomatik Kesim ve Bobin Değiştirme Travers Makinesi:

Elektronik kontrol sistemi PLC mantık kontrolü ve dokunmatik ekran işlemini benimser. Ayrı elektrik kontrol kabini. PLC Siemens S7-300 serisi ürünleri benimser; Ac invertör DANFOSS ürünlerini benimser; Ac frekans dönüştürme motoru dongguan evrensel motor ürünlerini KULLANIN; ac servo sistemi Panasonic ürünlerini KULLANIN ;Hava anahtarı, kontaktör ve diğer düşük basınçlı elektrikli cihazlar Siemens ürünlerini benimser;Ara röleler Schneider ürünlerini kullanır.Güç kaynağı üç fazlı beş kablolu dağıtım hattına göre;Ekipmanın tüm kapak ve kontrol kabinleri güvenilir topraklamaya sahiptir. Alçak gerilim elektrikli cihazlar benimser, elektrik tesisatı IEC uluslararası standardını karşılar.

3. Ana parametrelerFiber Gevşek Tüp Otomatik Kesim ve Bobin Değiştirme Travers Makinesi:
