35KV XLPE Kablo CCV Üretim Hattı
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | I-suntop |
| Sertifika: | SGS |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | By negotiation |
| Ambalaj bilgileri: | Plastik film + ahşap kutu |
| Teslim süresi: | Min.80 iş günü |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | Farklı makineye kadar |
|
Detay Bilgi |
|||
| Gerilim Sınıfı: | 6-35Kv | Gerilim: | 3 fazlı 5 telli, 380V 50HZ |
|---|---|---|---|
| İletken Kesiti: | Cu.:35-630 mm2 Al: 50-800 mm2 | Max. Maks. Weight of Cable Kablo Ağırlığı: | 10Kg/M |
| Max. Maks. Diameter Çap: | 75 mm | Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler |
| Vurgulamak: | 35KV CCV Üretim Hattı,75mm tel ekstrüzyon hattı,35KV tel ekstrüzyon hattı |
||
Ürün Açıklaması

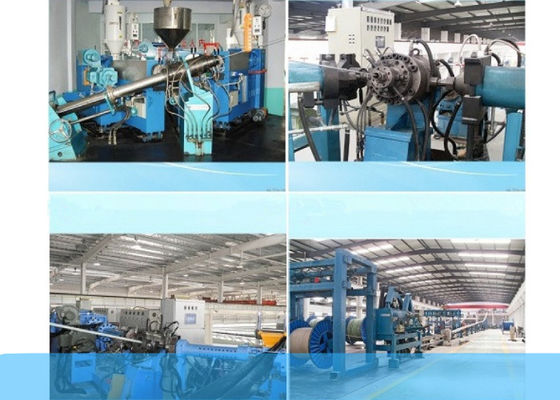

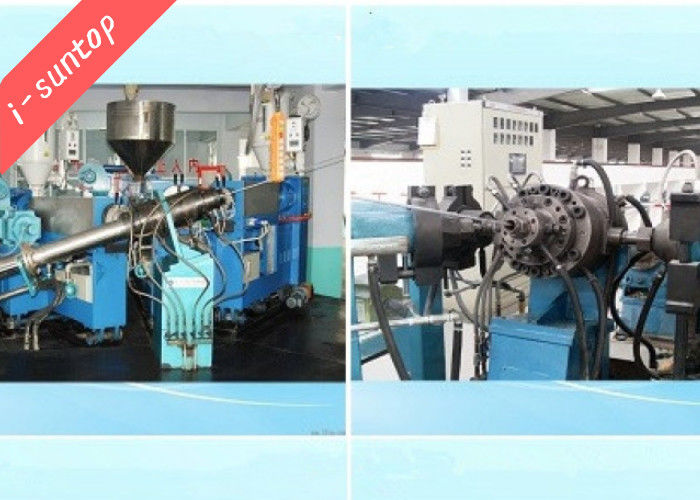

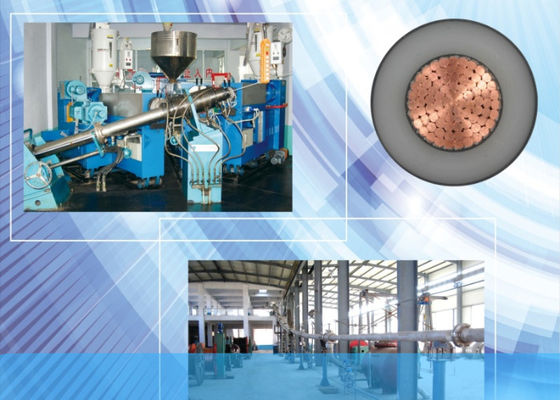

6-35 Kv XLPE Kablo 3 Katmanlı Co-Ekstrüzyon Ccv Üretim Hattı
i-suntop Elektrik tel ve kablo ekipmanları2022022...
1. Başvuru6-35 Kv XLPE Kablo 3 Katmanlı Co-Ekstrüzyon Ccv Üretim Hattı:
Hat, sıkıştırılmış Cu'dan 6~35 kV XLPE kablo üretmek için tasarlanmıştır.Al.telli iletken.
Boru düzenlemesi yarı katener sapma tipindedir, kısa devre ısıtmalı XL boruları, ortam olarak nitrojen ve su soğutma tipini benimser.Bitmiş XLPE kablosu GB/T 12706-2002 standardına kadar ölçer.
2.Citiraziçin6-35 Kv XLPE Kablo 3 Katmanlı Co-Ekstrüzyon Ccv Üretim Hattı
Gerilim sınıfı:6-35 kV
Sızdırmazlık uzunluğu:115m
Üç katmanlı ko-ekstrüzyon, Azot kürleme, su soğutma,
PLC kontrol + dokunmatik ekran çalışması.
Makine gövdesi lacivert RAL5010;kapak ve döner aksamlar krizoidin RAL2004, kabin gri RAL7038'dir.(renk kartı standardı RAL/K7'dir)
3. Teknik parametreler6-35 Kv XLPE Kablo 3 Katmanlı Co-Ekstrüzyon Ccv Üretim Hattı:
| Gerilim sınıfı | XLPE 6-35 KV |
| İletken kesiti | Cu: 35-630 mm2 Al: 50-800 mm2 |
| Maks.kablo ağırlığı | 10Kg/m2 |
| Kablonun dış çapı | ≤Φ75 mm |

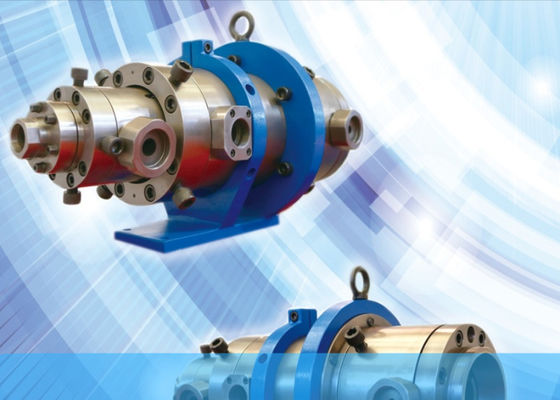

| duvar kalınlığı | Φ65 ekstrüder 0,5-2,0 mm iç katman için Φ150 ekstrüder 2,5-10.5 mm yalıtım katmanı için Φ90 ekstrüder 0,5-2,0 mm dış katman için |
| Vulkanizasyon tüpünün uzunluğu | ≥108m |
| Isıtma bölümü uzunluğu | 36 m, 6 m×6 bölümler |
| Ön soğutma bölümü uzunluğu | 12 m, 6 m×2 bölümler |
| Su soğutma uzunluğu | 60 m, 6 m×10 kesit |
| Ana platformun gerekli alanı (L×W) | ≥18 m×12 m tek hat için |
| 3-platform yüksekliği | ≥10 m |
| Gerekli atölye uzunluğu (tesis) | ≥130 m |
| azot gazı | Basınç: 2.0-2.5 Mpa Saflık: %99,5 Tüketim:0.4-1.8 m3/saat N2 tankının hacmi: 5 m3 |
| Soğutma suyu | Basınç: 0.0,6-0,8 MPa Tüketim: 25 m3/saat |
| Sıkıştırılmış hava | Basınç: 0.6-0.8MPa Tüketim: 0,8 m3/saat |
| Yüklenmiş kapasite | 630kVA (Güç voltajı: 380V, 50HZ) |
| İki güç gelen hat | 3*185mm2, 3*240mm2 |
| Ekipman ağırlığı | ~80t |
