Dış Mekan Fiber Optik Kablolar İçin Robotik Kol Otomatik Travers Alma Makinesi
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | I-suntop |
| Sertifika: | SGS |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | By negotiation |
| Ambalaj bilgileri: | Plastik film + ahşap kutu |
| Teslim süresi: | Min.50 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 10 takım/ay |
|
Detay Bilgi |
|||
| sarma hızı: | Max. Maks. 100m/min 100m/dak | sarma gerilimi: | 30N~300N |
|---|---|---|---|
| makara çapı: | 800-1600mm | Optik kablo çapı: | 6-18mm |
| Güç boyutu: | 2KVA，380V 50Hz AC 3 fazlı+N tel+topraklama kablosu | Hizmet: | 12 ay garanti |
| Vurgulamak: | 300N Otomatik Travers Alma Makinesi,2KVA Travers Alma Makinesi |
||
Ürün Açıklaması
Dış Mekan Fiber Optik Kablolar İçin Robotik Kol Otomatik Travers Alma Makinesi
i-suntop fiber optik kablo makinesi 20220228.pdf
1.Ekipman Uygulaması
Bu makine esas olarak tüm kabloları çaprazlamak ve almak için kullanılır, optimum güvenlik, bunun yerine manuel kablo çekme, güvenlik risklerini azaltır.Ve tek tip sarım kalitesi sağlar ve kablo geçişi olmaz.
2.Teknik parametreler
| sarma hızı | Maks.100m/dak |
| sarma gerilimi | 30N~300N |
| makara çapı | 0.8M~1.6M |
| Varil | Min.400 mm |
| Ürün çapı | 6-18mm (ayarlayabilir) |
| Güç |
1.5KW |
3. Ana özellikler ve performans

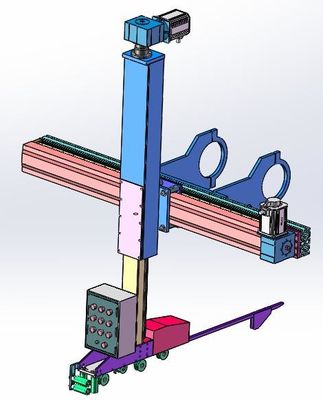

A.Robot kol travers cihazı
Yapı, boş kurulum alanından tasarruf etmek için toprak raylı portal tel alma çerçevesine entegre edilmiş asma bir manipülatördür.Dönüşümün göreli ifadesi X ekseni ve Y eksenine bölünmüştür.X ekseni yatay travers yönüdür ve Y ekseni dikey yükselen yöndür. Travers sürecinde insan müdahalesi gerekmez;
Enine yol: Panasonic servo motor + HIWIN lineer kılavuz ray + TBI vidalı travers; Geleneksel portal tipinden daha kararlıdır ve daha az hataya sahiptir. Daha düzenlidir. Robot kolunun otomatik olarak kaldırılması sensör tarafından algılanır, böylece Açı robot kolu ve tel bobin arasındaki mesafe her zaman tutarlıdır ve travers düzgündür. Y ekseni kaldırma yapısı panasonic servo motor + HIWIN lineer kızak yolu + YYC kılavuz rayı özel helisel raf dişlisinden oluşur. Kompakt yapı, düzgün çalışma
● Travers motoru 1KW panasonic servo motor
● Kaldırma motoru 1KW panasonic servo motor
● HIWIN Tayvan HIWIN
● çapraz vidalı Tayvan TBI
● Kaldırma rafı Tayvan YYC
● X ekseni Yatay hareket hareketi 1300 mm
● Y ekseni dikey yükselen hareketi 1050 mm
